Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Cu mit FR4 | Dicke: | 3.0mm |
|---|---|---|---|
| Custärke: | 6OZ | Wärmeleitfähigkeit: | 5/M.K |
| Soldermask: | Schwarz | Legende: | PSR-4000 |
| Oberflächenfertiges: | Immersionsgold. | ||
| Hervorheben: | Herstellung von Leiterplatten,Herstellung von PWB-Brettern |
||

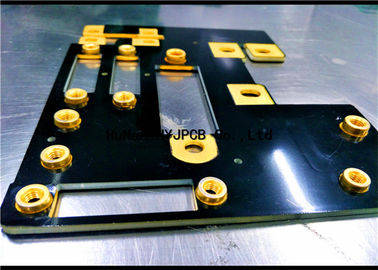

Medizinisches Feld PWB, das Leiterplatten Cu mit Brett FR4 ausgezeichnetem elektrischem PWB macht
| PWB-Art | Materielle Art | Materielle Marke | |||||||
| Simplex-PWB Doppeltes Seiten-PWB Mehrschichtiges PWB Simplex-PWB |
CEM-1 FR-4 Aluminium Kupfer Keramisch |
SY KB IL LianMao HongRen Arlon KingWong VT Gutsherr 5052 Reihe |
|||||||
| Der Vorteil von uns | |||||||||
| 1 | Wir haben unsere Selbst, Unabhängiger des Abwasserbehandlungssystems. Vergewissern Sie sich, dass es einen sehr großen Entwicklungsraum und die Stabilität der Produktionsumwelt im futurer gibt | ||||||||
| 2 | Flexible Operation, kann in der Produktion von kleinen Reihen sein. Kann große Mengen auch produzieren. Kann Produktion schnell sparen. | ||||||||
| 3 | Die dringende doppelte Musterfertigung 24 Stunden lang, die dringende mehrschichtige Musterfertigung für 48 hours.completely entsprechend Kundenanforderungen | ||||||||
| Über die Dateien | |||||||||
| 1 | Sie haben gerber Dateien oder PWB-Dateien | ||||||||
| 2 | Sie haben PWB-Proben. schicken Sie uns die Probe. wir helfen für Freiexemplar ihm | ||||||||
| Wie man den Preis berechnet | |||||||||
| 1 | Zum Beispiel versah Ihr Doppeltes PWB-Größe ist 100 Millimeter mit Seiten * 200 Millimeter breit, langer doppelter mit Seiten versehener PWB-Preis ist $60 ein Quadratmeter. So resultiert die Berechnung 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Über den Transport. | |||||||||
| Das ganzes Zitat umfasst nicht die Transportkosten | |||||||||
| 1 | Sie finden eine FrachtSpeditionsfirma, um Ihnen zu helfen, als wir das PWB beendeten, das wir, senden wiill Ihrer Absenderfirma direkt. Sie direkt zu den Frachtkosten zahlten der Absenderfirma | ||||||||
| 2 | Wir helfen Ihnen verantwortlich für Transport, die Fracht, die im Preis eingeschlossen ist. Entsprechend wie viel Geld eine Kilogrammberechnung. | ||||||||
| 3 | Zwecks Kosten sparen. Das Beste ist Sie haben vertraute Absenderfirma | ||||||||
Kupfernes Basis PWB, einschließlich ein Brett, das Brett durch die Stromkreisschicht (1), isolierende thermische leitfähige Schicht (2) und niedrige kupferne Schicht (3) der Dreischichtverbundwerkstoff, seine Eigenschaft ist: beschrieb die Stromkreisschicht (1), welches die Seite des Brettes, nicht auf den Oberflächenstrom zu gehen verstärken Kühlzone (4) hat, in der gegründeten Mehrfachverbindungsstelle der Verstärkungskühlzone (4) entlang der Stärkerichtung des Sacklochs (5), das Sackloch (5), um (1) zu zeichnen und die thermische leitfähige Isolierschicht (2) zu tragen, machen das Kupfer des Sacklochs (5) auf der Basisschicht der Lochunterseite (3); Und jedes Sackloch (5) auf der Lochwand und der Unterseite des Lochs, das mit Verkupferung (6) und durch die Verkupferungsschicht (6) umfasst wird, wird in der Linie beschrieben (1), die an die niedrige kupferne beschriebene Schicht (2) angeschlossen wird. Umkreisen Sie Schicht dieses praktischen neuen Typs der Hitze durch das Sackloch auf der Verkupferungsleitungsbasis-Kupferschicht direkt, deshalb die Kühlfläche der abkühlenden Fähigkeit ist zu verstärken besser, die Abkühlgeschwindigkeit ist schneller.
| Erreichbare Fertigungsgenauigkeit | ||||||||||||||
| Materielle Art: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Fassbinderstärke: 0.5-12OZ | |||||||||||||
| Brett-Stärke: 0.2-6.0mm | Minimale Lochgröße: 0.25mm (fertige Lochgröße) | |||||||||||||
| Minimale Linienbreite/Abstand: 0.08mm | Bohrende Genauigkeit: +/--0,05 | |||||||||||||
| Maximale Arbeitsgröße: 520*620mm (21.25x24.5inch) | Minimale innere Schichtstärke: 0.1mm | |||||||||||||
| Minimales Stärke Brett für HAL Oberflächenfertiges: 0.4mm | Zertifikat: Rohs, Iso9001, UL (in der Bescheinigung) | |||||||||||||
| Minimale Stärke 4 Schicht: 0.4mm | Minimale Stärke 6 Schicht: 0.6mm | |||||||||||||
| Minimale/maximale Schichtzählung: 1/20 | Laminierungsebenheit: +/-0.05mm | |||||||||||||
| Neigung der Minuten-SMD: 0.125mm | Minimale Verdammung zwischen feiner Neigung: >0.1mm | |||||||||||||
| Schicht auf Schichts-Ausrichtung:<0> | Widerstandsteuerung: +/--5% | |||||||||||||
| Differenzialer Widerstand: +/--10% | Brettbogen/Torsionstoleranz:<0> | |||||||||||||
| Überzug spect Verhältnis: <8:1> | Überzug COV: <10> | |||||||||||||
| Oberflächenfertiges: LF-HASL, Immersions-Gold/Zinn/Silber ./Plating Gold/OSP, | PTH-Hintergrundbeleuchtung: Niveau 9-9.5 | |||||||||||||
| Lötmittel-Maske: Grün, rot, blau, weiß, schwarz, Gelb. | Überzugdehnbarkeit: >15% | |||||||||||||
