Produktdetails:
Zahlung und Versand AGB:
|
| Material: | FR4 mit Kupfer | Lötmittelmaske: | grün |
|---|---|---|---|
| Silkscreen: | Weiß | Verwenden Sie: | neue Energiefahrzeuge, industrielle Steuerung, das Elektroauto, das station.power-Steuerung auflädt. |
| Dicke: | 2.0mm | Kupferne Stärke: | 3OZ |
| Markieren: | kupferne Leiterplatte,Kupfer Platine |
||

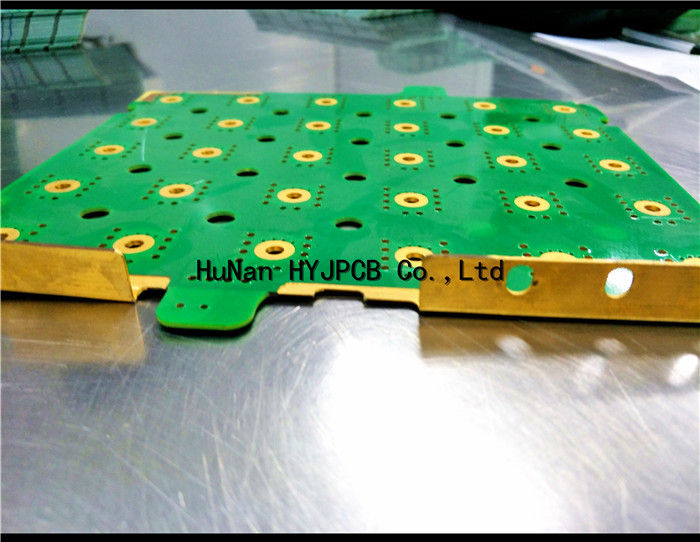

Hochfrequenzschaltnetzteil PWB-Kupfer basierte neues PWB Energie PWBs
| PWB-Art | Materielle Art | Materielle Marke | |||||||
| Simplex-PWB Doppeltes Seiten-PWB Mehrschichtiges PWB Simplex-PWB |
CEM-1 FR-4 Aluminium Kupfer Keramisch |
SY KB IL LianMao HongRen Arlon KingWong VT Gutsherr 5052 Reihe |
|||||||
| Der Vorteil von uns | |||||||||
| 1 | Wir haben unsere Selbst, Unabhängiger des Abwasserbehandlungssystems. Vergewissern Sie sich, dass es einen sehr großen Entwicklungsraum und die Stabilität der Produktionsumwelt im futurer gibt | ||||||||
| 2 | Flexible Operation, kann in der Produktion von kleinen Reihen sein. Kann große Mengen auch produzieren. Kann Produktion schnell sparen. | ||||||||
| 3 | Die dringende doppelte Musterfertigung 24 Stunden lang, die dringende mehrschichtige Musterfertigung für 48 hours.completely entsprechend Kundenanforderungen | ||||||||
| Über die Dateien | |||||||||
| 1 | Sie haben gerber Dateien oder PWB-Dateien | ||||||||
| 2 | Sie haben PWB-Proben. schicken Sie uns die Probe. wir helfen für Freiexemplar ihm | ||||||||
| Wie man den Preis berechnet | |||||||||
| 1 | Zum Beispiel versah Ihr Doppeltes PWB-Größe ist 100 Millimeter mit Seiten * 200 Millimeter breit, langer doppelter mit Seiten versehener PWB-Preis ist $60 ein Quadratmeter. So resultiert die Berechnung 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Über den Transport. | |||||||||
| Das ganzes Zitat umfasst nicht die Transportkosten | |||||||||
| 1 | Sie finden eine FrachtSpeditionsfirma, um Ihnen zu helfen, als wir das PWB beendeten, das wir, senden wiill Ihrer Absenderfirma direkt. Sie direkt zu den Frachtkosten zahlten der Absenderfirma | ||||||||
| 2 | Wir helfen Ihnen verantwortlich für Transport, die Fracht, die im Preis eingeschlossen ist. Entsprechend wie viel Geld eine Kilogrammberechnung. | ||||||||
| 3 | Zwecks Kosten sparen. Das Beste ist Sie haben vertraute Absenderfirma | ||||||||
Leiterplatte als die Basis von Elektronikkomponenten, bekannt als die „Mutter der elektronischen Produkte. Leiterplatte des Computers des nachgelagerten Wirtschaftszweiges und seines Peripherie-, Unterhaltungselektronik, Netzkommunikationen, medizinischen, Kfz-Elektronik, Militärs, Raumfahrttechnik und anderer Felder, dort ist keine Alternative zu den Leiterplatten von reifen Technologien und Produkte, irreplaceability ist immer Leiterplatte Fertigungsindustrie eine der Elemente von stabilem
Erreichbare Fertigungsgenauigkeit
| Materielle Art: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Fassbinderstärke: 0.5-12OZ | |||||||||||||
| Brett-Stärke: 0.2-6.0mm | Minimale Lochgröße: 0.25mm (fertige Lochgröße) | |||||||||||||
| Minimale Linienbreite/Abstand: 0.08mm | Bohrende Genauigkeit: +/--0,05 | |||||||||||||
| Maximale Arbeitsgröße: 520*620mm (21.25x24.5inch) | Minimale innere Schichtstärke: 0.1mm | |||||||||||||
| Minimales Stärke Brett für HAL Oberflächenfertiges: 0.4mm | Zertifikat: Rohs, Iso9001, UL (in der Bescheinigung) | |||||||||||||
| Minimale Stärke 4 Schicht: 0.4mm | Minimale Stärke 6 Schicht: 0.6mm | |||||||||||||
| Minimale/maximale Schichtzählung: 1/20 | Laminierungsebenheit: +/-0.05mm | |||||||||||||
| Neigung der Minuten-SMD: 0.125mm | Minimale Verdammung zwischen feiner Neigung: >0.1mm | |||||||||||||
| Schicht auf Schichts-Ausrichtung:<0> | Widerstandsteuerung: +/--5% | |||||||||||||
| Differenzialer Widerstand: +/--10% | Brettbogen/Torsionstoleranz:<0> | |||||||||||||
| Überzug spect Verhältnis: <8:1> | Überzug COV: <10> | |||||||||||||
| Oberflächenfertiges: LF-HASL, Immersions-Gold/Zinn/Silber ./Plating Gold/OSP, | PTH-Hintergrundbeleuchtung: Niveau 9-9.5 | |||||||||||||
| Lötmittel-Maske: Grün, rot, blau, weiß, schwarz, Gelb. | Überzugdehnbarkeit: >15% | |||||||||||||

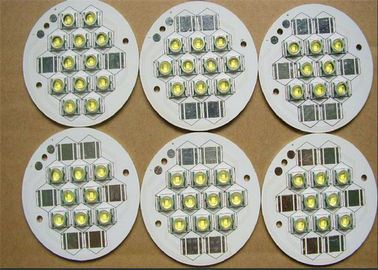

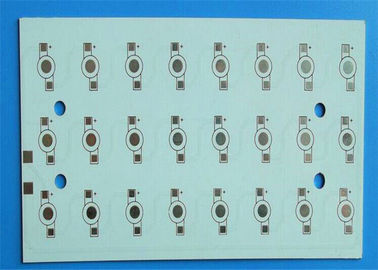

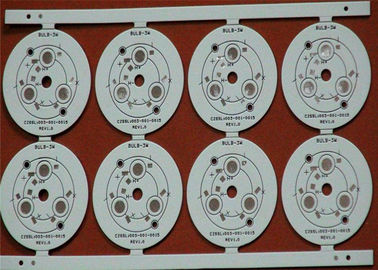

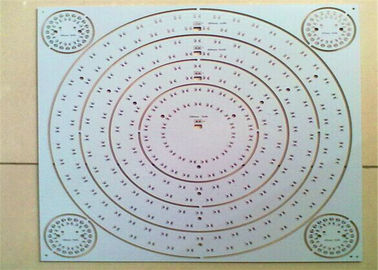

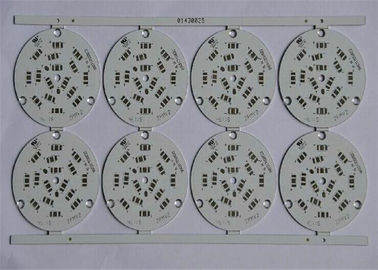

Kupferne plattierte Aluminiumplatte ist in LED-Lichtern, -mikroelektronik und -anderer Felder weit verbreitet gewesen. Sie hat den unvergleichbaren Vorteil über traditionellen keramischen Substraten:
(1) kann groß verringert werden der Qualität des Energiemoduls, erfüllen den Bedarf des leichten Entwicklungsmoduls, und das traditionelle Modul des Wärmeableitungsdicken kupferblechs und der keramischen Substratdichte ist größere, schwerere Qualität;
(2) kann die Energiemodulverkapselung einfacher machen, keramisches Substrat zu speichern und Kupferkühlblech-Siebdruckprozeß, wie der Produktionszyklus ist verkürzen, förderlich zur Modulautomatisierungsproduktion.
(3) hat gute Wärmeleitfähigkeit und dielektrische Eigenschaften;
(4) sind kupferne plattierte Aluminiumplatte als das abkühlende dicke Kupferblech und keramische Substrate DBC viel niedrigerer Preis, können das Energiemodul von den groß verringerten Produktionskosten herstellen.
